1.  简介

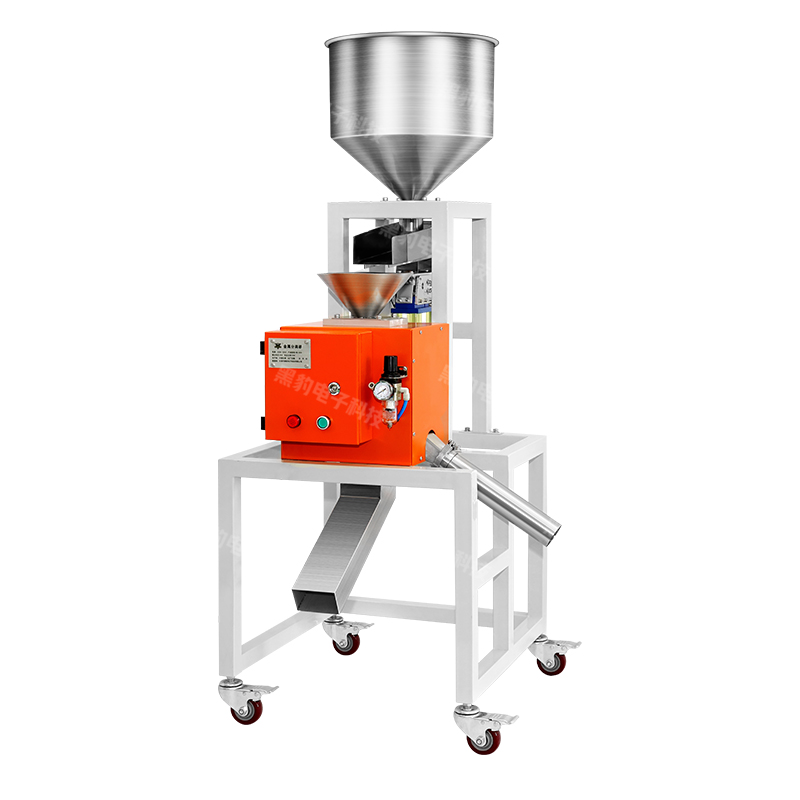

金属分离器内装有金属感应器，能探测到直径约为0.3~0.5毫米的铁球或细长金属丝及更大的金属物体（根据传感器孔径，物体速度，并视乎静态或动态探测）

电子控制双作用汽缸把含金属之塑料通过废料管排出，这样就可以防止金属进入料筒内。

2.  操作

金属分离器可直接安装在设备的进料管顶部；传感器面向上,输出管朝下（通过重力作用进料）

金属分离器下端安装盘的孔要与进料管的套孔一致，然后把安装盘固定设备上。

金属分离器上端安装盘的孔要与送料斗和搅拌机的孔相匹配，以便这此装置能直接装在金属分离器上。

汽缸需要3—6公斤压力的压缩空气才能正常运行。为使其达到最佳工作状态，压缩空气须先经过水分离器和加油器。

金属分离器需要求220V/50-60Hz电源。

3． 调整

金属分离器最大灵敏度可根据需要的具体物大小而改变。

3.1 灵敏度调整

在没有原料进入时

① 逆时针调整螺钉⑸直到橙色LED2灯灭，然后顺时针调到灯亮,再继续顺时针方向旋转螺钉一圈

② 沿顺时针方向旋转调节螺钉⑷直到红色LED3灯亮或闪烁；然后逆时针方向旋转螺钉直到LED3灯灭，再继续逆时针方向旋转螺钉一到两圈。

金属感应器现已调至最大灵敏度（灵敏度越高，可探测到的物体就越小）。

让一个金属物通过金属感应器并且观察红色LED3灯闪烁，

在没有金属物通过感应器时橙色LED2灯一定要保持是亮的, 红色LED3灯一定要保持是不亮的。

 注 意：调整螺钉时要用无感螺丝刀

⑴金属感应器的灵敏度应尽量调高以满足分离金属的需要,但干扰脉冲有可能使其产生误动作。

(2) 在刚开机时，汽缸就会自动执行活塞测试。

（进料斗从进料位置移至排放废料位置并且返回）
